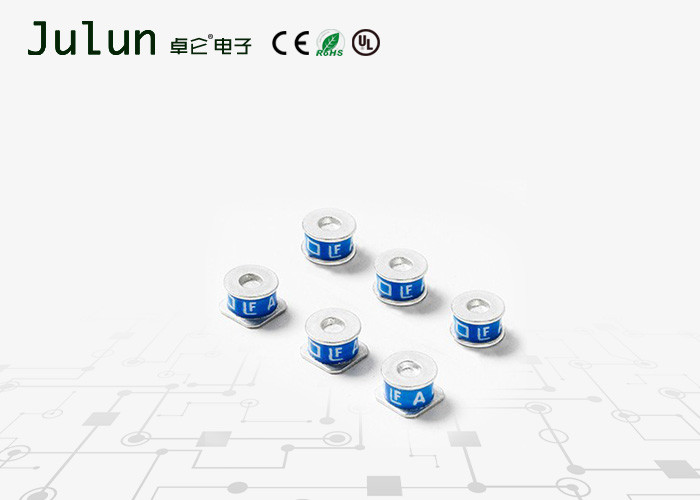

वाइडबैंड ऑप्टिमाइज्ड माइक्रोट्यूब प्लाज़्मा गैस ओवरवॉल्टेज प्रोटेक्टर जीडीटी SL1002A सीरीज़ टू टर्मिनल
उत्पाद विवरण:
उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | Julun |
प्रमाणन: | CE/UL/VDE/KC/ROHS |
मॉडल संख्या: | SL1002A |
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: | 100 / परक्राम्य |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | मानक दफ़्ती |
प्रसव के समय: | 7 ~ 10 कार्य दिवसों |
भुगतान शर्तें: | एल / सी, डी / पी, टी / टी, मनीग्राम |
आपूर्ति की क्षमता: | 10000 / टुकड़ा / साप्ताहिक |
विस्तार जानकारी |
|||
प्रकार: | SL0902A | रेटेड उछाल: | 2000 एम्प 2 / 10µS |
---|---|---|---|
आवेग निर्वहन वर्तमान: | 1.5kA ~ 2KA | प्रमाणन मानकों: | RoHS / उल |
हाई लाइट: | gdt गैस डिस्चार्ज ट्यूब,गैस ट्यूब बन्दी |
उत्पाद विवरण
SL1002A श्रृंखला - दो टर्मिनल वाइडबैंड ऑप्टिमाइज्ड माइक्रोट्यूब प्लाज़्मा गैस ओवरवॉल्टेज प्रोटेक्टर (GDT)ब्रॉडबैंड उपकरणों में उपयोग के लिए SL1002A श्रृंखला विशेष रूप से विकसित की गई है। विशेष रूप से विशेष डिजाइन सुविधाएँ 100V / μs से 1kV / μs रेंज में तेजी से बढ़ते ग्राहकों के खिलाफ उच्च स्तर की सुरक्षा प्रदान करती हैं जो आमतौर पर बिजली की गड़बड़ी के कारण होती हैं। इन उपकरणों में अल्ट्रा लो कैपेसिटेंस (आमतौर पर 1.2pF या उससे कम) होता है और 1.5GHz तक के तुच्छ सिग्नल नुकसान को प्रस्तुत करता है। ये उपकरण बेहद मजबूत हैं और विनाश के बिना 5000A नाड़ी को मोड़ने में सक्षम हैं। लंबी अवधि के एसी पावर क्रॉस के लिए, ओवरक्रैक संरक्षण की सिफारिश की जाती है।
विशेषताएं
• RoHS शिकायत / लीडफ्री
• अल्ट्रा कम प्रविष्टि नुकसान
• सतह माउंट
• आईईसी 61000-4-5 द्वारा परिभाषित 8k / 20μS– पल्स के साथ 5kA वृद्धि की क्षमता का परीक्षण किया गया
• तेजी से बढ़ते ग्राहकों के लिए उत्कृष्ट प्रतिक्रिया
• श्रृंखला प्रतिरोध के बिना टेल्कोर्डिया जीआर 1089 को पूरा करने के लिए इस्तेमाल किया जा सकता है
• ITU-T Rec के अनुसार 10/700 6kV क्षमता। K.21, बढ़ाया परीक्षण स्तर
• 2000 ए 2 / 10μs की रेटिंग में वृद्धि
• एफसीसी भाग 68 10 / 160μs तरंग, 200A परीक्षण और 10 / 560μs तरंग 100A परीक्षण मिलो
• हलोजन मुक्त
अनुप्रयोगों
• ब्रॉडबैंड उपकरण
• एडीएसएल उपकरण
• एक्सडीएसएल उपकरण
• सैटेलाइट और CATV उपकरण
• सामान्य दूरसंचार उपकरण
भाग संख्या | डिवाइस विनिर्देशों (25 डिग्री सेल्सियस पर) | जीवन की रेटिंग | ||||||||||||
डीसी ब्रेकडाउन वोल्टस 1 में (@ 100V / s | आवेग टूट - फूट वोल्टास 3,4 में (@ 100V / μs) | आवेग टूट - फूट वोल्टास 3,4 में (@ 1kV / μs) | इन्सुलेशन प्रतिरोध | समाई (@ 1MHz 0 वी बायस) | आर्क वोल्टेज (राज्य पर वोल्टेज) @ 1Amp मिन | महोर्मि जिंदगी (@ 100A 10 / 1000μs | नाममात्र आवेग मुक्ति वर्तमान (8 / 20μs) | नाममात्र एसी मुक्ति वर्तमान (10x1s @ 50-60 हर्ट्ज) | डीसी स्थगित करना Voltage5 | अधिकतम आवेग निर्वहन वर्तमान (1 आवेदन) | ||||
मिन | TYP | मैक्स | मैक्स | / | मिन | मैक्स | TYP | / | / | / | TYP | @ 2/10 µs | @ 10/350 µs | |
SL1002A075 | 60 | 75 | 90 | 400 | 650 | 109 50 (50V पर) | 1.2 पीएफ | ~ 15 वी | 300 shots6 | 10 शॉट्स 7 (@ 5kA) | 5 ए | 50 वी | 2 के.ए. | 1.5 के.ए. |
SL1002A090 | 72 | 90 | 108 | |||||||||||
SL1002A230 | 184 | 230 | 276 | 600 | 700 | 109 100 (100 वी पर) | 135 वी | |||||||
SL1002A250 | 200 | 250 | 300 | |||||||||||
SL1002A260 | 210 | 260 | 310 | |||||||||||
SL1002A350 | 280 | 350 | 420 | 800 | 900 | |||||||||
SL1002A470 | 376 | 470 | 564 | 900 | 1000 | |||||||||
SL1002A600 | 480 | 600 | 720 | 1100 | 1200 | |||||||||
SL1002A600SP | 570 | 600 | 780 | 1200 | 1300 | 109 500 (500 वी पर) |
1. डिलीवरी के समय AQL 0.65 स्तर II, DIN ISO 2859
2. आयनित मोड में
3. आयनीकृत मोड में, ITU-T Rec के अनुसार परीक्षण किया गया। K.12
4. सिलिकॉन माप स्विचिंग वोल्टेज (बनाम) के लिए तुलनीय
5. संदर्भ आरईए पीई -80, 0.2 ए। ITU-T Rec के लिए परीक्षण किया गया। K.12 और REA PE-80 <150 msecs।
6. 300 आवेदन [150 (+) और 150 (-)]
7. 10x [5x (+) और 5x (-)] अनुप्रयोग
